Ведущий производитель бесшовных труб из нержавеющей стали специальной формы
Как профессиональный производитель в Китае,ДЖИЛАЙДАхотел бы предоставить вам высокое качество Бесшовная труба из нержавеющей стали специальной формы, которая производится тем же процессом горячей экструзии, что и круглая бесшовная труба, но с геометрией матрицы и оправки, которая формирует некруглое поперечное сечение за один проход. Металл пластически течет в фасонный зазор, принимая квадратную, прямоугольную, шестиугольную, эллиптическую, L-образную, Т-образную форму или полностью произвольную геометрию. Поскольку все поперечное сечение формируется за один ход сжатия, стена является непрерывной — без сварных швов, швов и соединений, которые можно было бы ослабить или проверить.
Почему трубка не всегда круглая
По умолчанию используется круглая труба, поскольку круг — это форма, которая наиболее эффективно противостоит внутреннему давлению. Но не каждая трубка выдерживает давление. Некоторые проносят охлаждающую жидкость через серверную стойку. Некоторые служат элементом конструкции, где важны плоские монтажные поверхности. Некоторые заменяют обработанный компонент, поперечное сечение которого должно соответствовать корпусу или каналу потока. В каждом из этих случаев покупателю не нужна круглая труба — ему нужна форма, и она нужна ему бесшовная, потому что сварной шов на некруглом профиле еще труднее контролировать и с большей вероятностью выйдет из строя, чем на круглой трубе.
ДЖИЛАЙДА имеет экструзионное оборудование для стандартных и нестандартных профилей из марок 304, 316, 310S, 2205 и аустенитных марок с высоким содержанием никеля. Прямые отношения с заводом здесь имеют большее значение, чем для круглых труб, поскольку индивидуальный профиль часто требует изготовления новой матрицы, а покупателю необходимо поговорить с людьми, которые на самом деле проектируют и обрабатывают матрицу, а не с торговой компанией, передающей сообщения.
Формы и откуда они берутся
Таблица ниже не является каталогом всего, что мы когда-либо производили. Это карта семейств профилей, которые повторяются в нашем производственном графике, организованная логикой приложения, управляющей каждой формой.
|
Профиль |
Типичные оценки |
Конфигурация стены |
Чего достигает форма |
|
Квадрат (равная стена) |
304, 316, 2205 |
3-8 мм со всех сторон |
Архитектурный, конструктивный, аппаратный каркас |
|
Прямоугольный (равностенный) |
304, 316 |
3-6 мм |
Кабельные лотки, короба, кожухи теплообменника |
|
Квадрат (неравная стена) |
304, 316 |
3,3 мм х 3 стороны + основание 13 мм |
Жидкостное охлаждение ЦОД AI — охлаждающие пластины непосредственно на чипе |
|
Шестиугольный |
316, 2205 |
4-8 мм |
Крепежный материал, корпуса датчиков, поворотные уплотнения |
|
Эллиптический |
304, 316 |
2-5 мм |
Низкопрофильные жидкостные линии, подача медицинского газа |
|
L-профиль |
316Л, 2205 |
4-10 мм |
Угловое усиление, кронштейн, замена конструктивного уголка |
|
Т-профиль |
304, 316 |
4-8 мм |
Перегородка, перегородка, опорная планка во внутренних устройствах резервуара |
|
Пользовательский (по рисунку) |
Любой экструдируемый сорт |
По спецификации |
Геометрия, определяемая покупателем для фирменного оборудования |
Равностенные квадратные и прямоугольные профили наиболее прямолинейны — зазор матрицы равномерен по периметру, металл течет симметрично. Профили с неравными стенками более требовательны. Когда одна стенка значительно толще других (основание составляет 13 мм по сравнению со сторонами 3,3 мм в охлаждающей трубке AI), металл должен заполнить более глубокую полость с одной стороны, сохраняя при этом более тонкую стенку в других местах. Это требует тщательного проектирования матрицы и распределения температуры предварительного нагрева, чтобы предотвратить неполное заполнение или разрыв на тонкостенном переходе.
Приложение для охлаждения центров обработки данных с искусственным интеллектом
Спрос наБесшовная трубка из нержавеющей стали специальной формыизменился характер в 2023 году. До этого нестандартные профили были нишевыми заказами производителей оборудования — корпус насоса здесь, кронштейн датчика там. Затем случился ИИ.
Современный учебный кластер искусственного интеллекта потребляет от 130 до 250 кВт на стойку, а плотность мощности растет. Воздушное охлаждение не справляется. Жидкостное охлаждение больше не является обязательным — это единственная стратегия управления температурным режимом, которая масштабируется до гигаваттных кампусов искусственного интеллекта. Трубка подачи охлаждающей жидкости, идущая от CDU (блока распределения охлаждающей жидкости) к охлаждающей пластине на каждом графическом процессоре, должна быть герметичной, устойчивой к коррозии и геометрически точной. Утечка внутри серверной стойки, полной графических процессоров, не является событием технического обслуживания, а является капитальной потерей.
Именно здесь на помощь приходит квадратная трубка с неравными стенками. Холодная пластина, которая устанавливается непосредственно на кристалл графического процессора, требует плоского толстого основания для теплового контакта и тонких боковых стенок для оптимизации веса и потока. Наш стандартный производственный профиль для этого применения составляет 3,3 мм с трех сторон и 13 мм в основании, экструдированный из бесшовной стали 304 или 316. Толстое основание обеспечивает тепловую массу и монтажную поверхность; тонкие стороны уменьшают вес и позволяют закрепить трубку в конструкции стойки. Сварной аналог будет иметь шов вдоль основания – именно там, где происходит тепловой контакт и именно там, где утечка будет катастрофической.
Для распределительного коллектора от CDU к стойке мы поставляем прямоугольные бесшовные трубы 304 и 316, которые направляют охлаждающую жидкость через проходы стоек. Это профили большего размера, обычно размером 50 x 25 мм со стенкой 3 мм, по которым подается охлажденная вода или смесь гликоля под давлением от 0,3 до 0,8 бар. Бесшовная конструкция исключает риск расплывания шва при длительной вибрации от работы насоса.
Для гипермасштабных развертываний покупателем обычно является EPC-центр центра обработки данных или интегратор систем жидкостного охлаждения, а не производитель серверов. Они определяют геометрию профиля, марку, шероховатость внутренней поверхности (Ra менее 1,6 микрометра для чистоты СОЖ) и длину. Запрос часто включает в себя чертеж с допусками плюс-минус 0,1 мм по критическим размерам. Китайский производитель Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. производит продукцию по чертежам и отправляет с отчетом о проверке размеров, в котором отображены все указанные размеры.
Другие приложения для создания пользовательских профилей
Помимо охлаждения AI, бесшовная труба из нержавеющей стали специальной формы служит для применений, в которых поперечное сечение должно выполнять механическую работу, а не просто содержать жидкость:
Шестиугольная трубка для крепежа и датчиков. Шесть плоских поверхностей представляют собой лыски для гаечного ключа или монтажные плоскости. В моделях 316 и 2205 из шестигранной трубки изготавливаются соединительные гайки и корпуса датчиков для морской и химической эксплуатации. Бесшовная конструкция означает, что отверстие концентрично шестигранному профилю - сварная труба будет иметь асимметричный сварной шов, который нарушает геометрию отверстия.
Эллиптическая трубка для низкопрофильной прокладки. Когда линия подачи жидкости должна проходить через узкий зазор между двумя компонентами, эллиптическая трубка имеет ту же площадь потока, что и круглая трубка меньшего диаметра, но вписывается в профиль меньшей высоты. Используется в коллекторах для медицинских газов, прокладке воздуховодов в аэрокосмической отрасли и в компактных комплектах теплообменников.
Г-образные и Т-образные профили для замены конструкции. Вместо приваривания уголка или Т-образного стержня к поверхности трубы покупатель выбирает экструдированный Г-образный или Т-образный профиль в виде одной детали. Бесшовный переход между двумя опорами исключает концентрацию напряжений в корневом радиусе сварного соединения. Эти профили появляются во внутренних частях резервуаров, перегородках сосудов под давлением и архитектурных опорах, где проверка сварных швов нецелесообразна.
Квадратные и прямоугольные для архитектурного и структурного использования. Каркас оборудования, конвейерные опоры, кабель-менеджмент. В 304 это стандартные профили, но бесшовные квадратные трубы из 2205 или 310S используются в конструкциях с высокими напряжениями или высокими температурами, где сварной шов может стать точкой начала усталости.
- View as

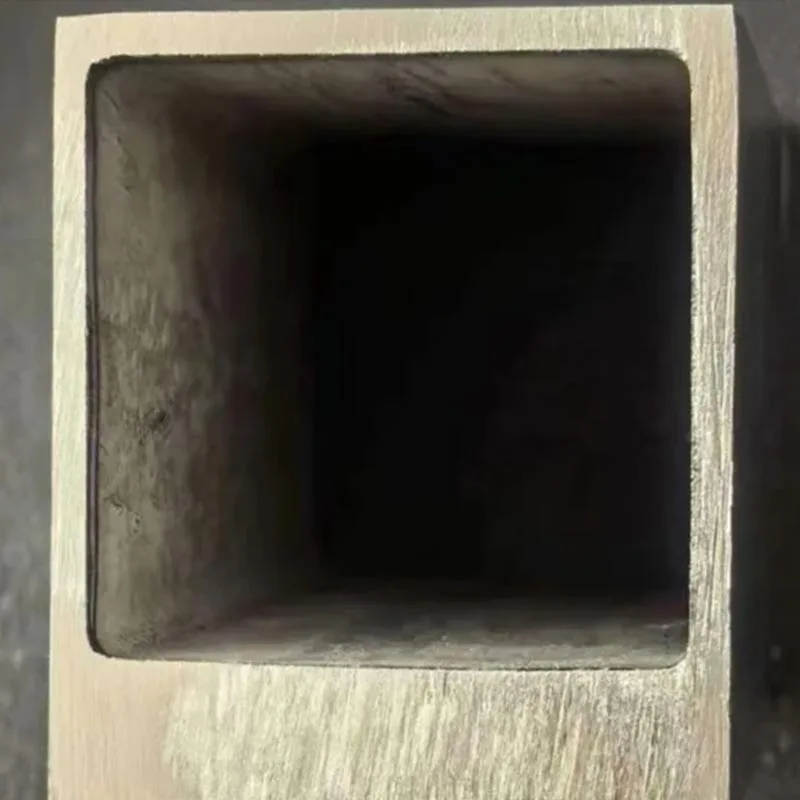

Трубы жидкостного охлаждения центров обработки данных
Трубки жидкостного охлаждения для центров обработки данных фабрики JILAIDA — это не единый артикул: сегодня в производственных центрах обработки данных используются пять архитектур жидкостного охлаждения, и каждая предъявляет к трубке разные требования. Контуры холодных пластин переносят деионизированную воду или разбавленный гликоль из коллектора на уровне стойки к медным холодным пластинам в корпусах ЦП и графических процессоров. При однофазном погружении сервер погружается в диэлектрическую жидкость; трубка представляет собой вторичный контур, пропускающий тепло через теплообменник на стороне стойки.

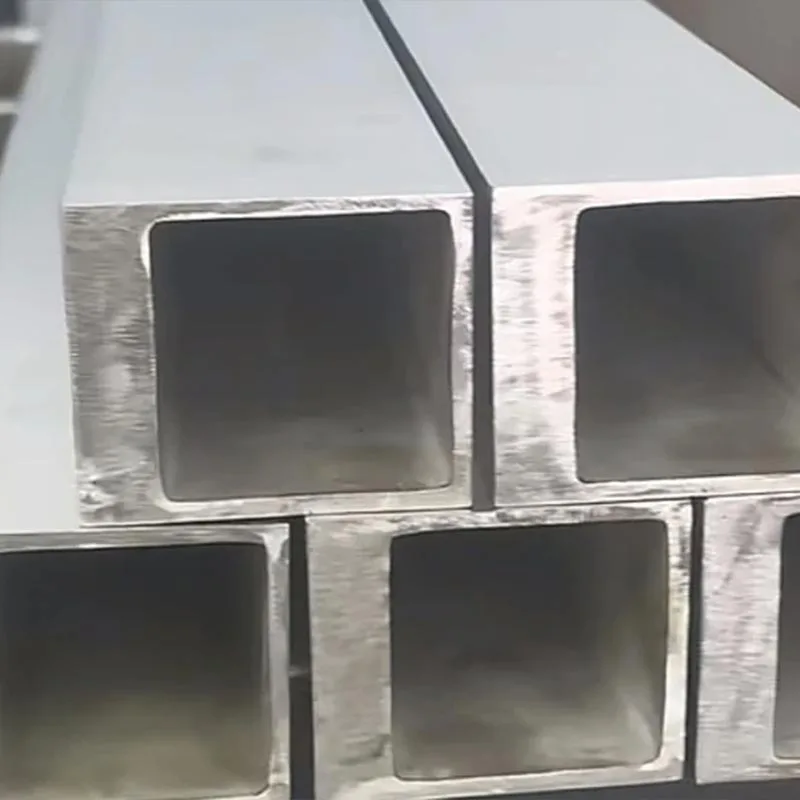

Квадратная экструдированная труба из нержавеющей стали
Ji lai da — профессиональный китайский производитель квадратных экструдированных труб из нержавеющей стали, поставляющий бесшовные квадратные трубы горячего экструдирования с превосходной устойчивостью к давлению, термическими характеристиками и индивидуальным поперечным сечением. В отличие от сварных квадратных труб, эти трубы изготавливаются из одной заготовки без сварных швов и слабых углов, что обеспечивает более высокую прочность, лучшую коррозионную стойкость и отличную стабильность размеров. Наш завод предлагает индивидуальные решения, документацию MTC и прямые оптовые поставки для промышленных покупателей по всему миру. Доступны марки 304, 316, 310, 310S, 316L и другие аустенитные марки нержавеющей стали.

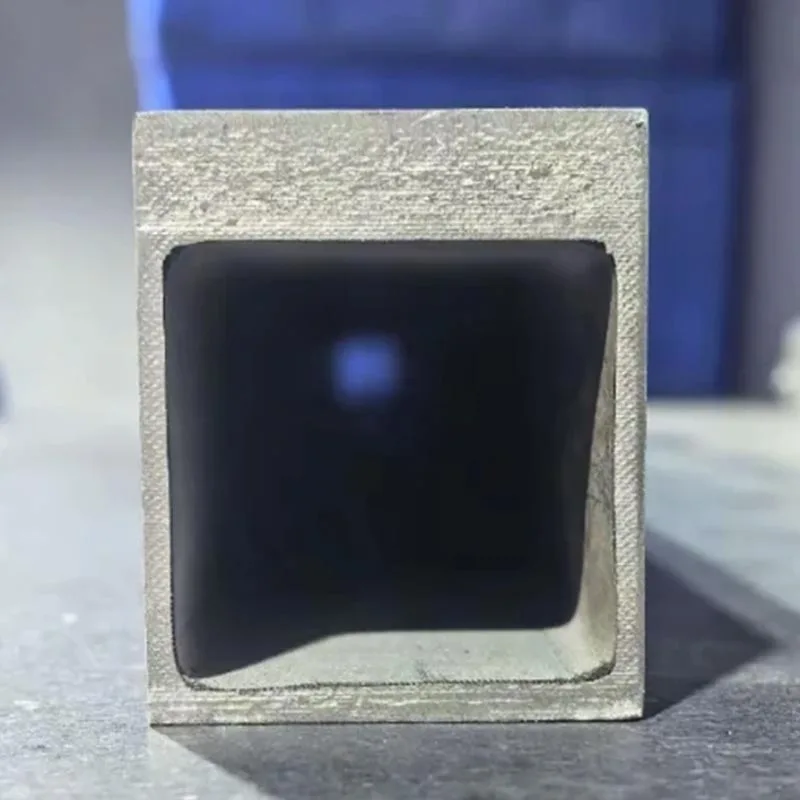

316 Экструдированная квадратная труба
Компания Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. производит экструдированные квадратные трубы 316 с использованием технологии горячей экструзии, обеспечивая цельную бесшовную конструкцию без сварных швов. Нержавеющая сталь 316 содержит 2–3% молибдена, что придает ей заметно лучшую устойчивость к точечной и щелевой коррозии, чем альтернативы из стали 304. Экструдированная квадратная труба 316 от Ji lai da хорошо подходит для воздействия соленой воды, химической обработки и любых сред, где коррозия, вызванная хлоридами, является проблемой - и все это по цене, значительно более низкой, чем квадратные трубы из сплава никеля.

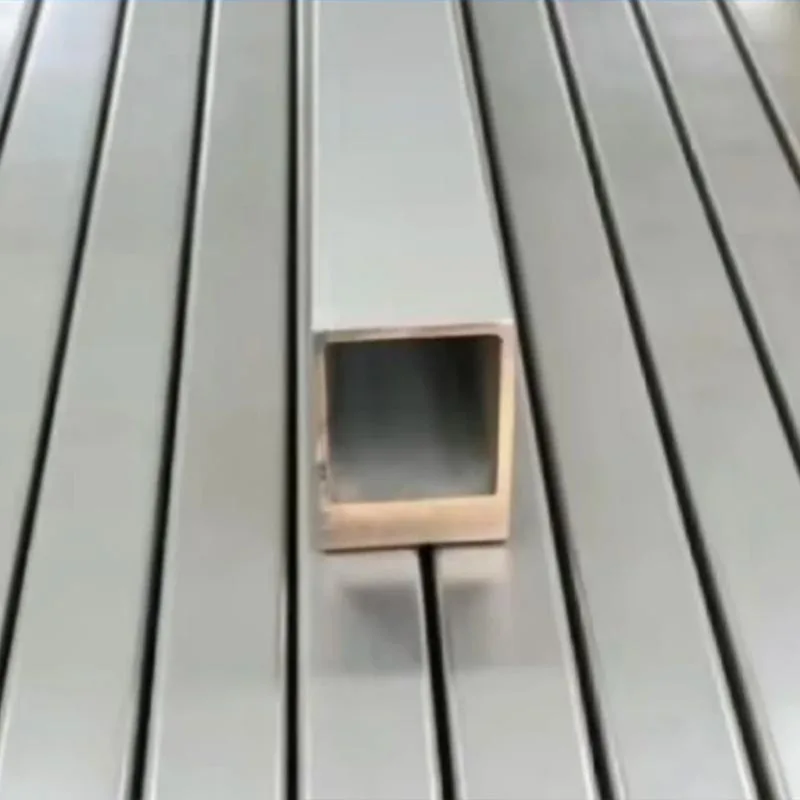

304 Экструдированная квадратная труба
304 — самая широко используемая нержавеющая сталь в мире — и на это есть веские причины. Он обеспечивает надежную коррозионную стойкость, хорошую формуемость и надежную механическую прочность при самой низкой стоимости материала в семействе нержавеющей стали. Экструдированная квадратная труба 304 от компании Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. использует те же преимущества и формирует из них бесшовный квадратный профиль посредством горячей экструзии, давая вам цельную трубу без сварных швов по цене, с которой не могут сравниться никелевые сплавы и даже 316. Если ваш проект не сталкивается с хлоридами или экстремальными температурами, 304 почти всегда является самым разумным экономическим выбором.
Охлаждающая труба AI с жидкостным охлаждением
Охлаждающая трубка AI с жидкостным охлаждением представляет собой бесшовный профиль горячей экструзии, предназначенный для подачи охлаждающей жидкости непосредственно к тепловыделяющим компонентам внутри учебных стоек AI, где один шкаф может потреблять 100 кВт, а воздушное охлаждение больше не может удалять эту плотность тепла при приемлемой мощности вентилятора или уровне шума. Труба имеет неравномерное поперечное сечение стенок: 3,3 мм с трех сторон и 13 мм со стороны теплоотвода, что минимизирует длину теплового пути там, где это наиболее важно.
Как работает конструкция штампа и почему она влияет на вашу цену?
Когда покупатель присылает чертеж индивидуального профиля, первый вопрос не в том, «сможем ли мы это сделать». Первый вопрос: «может ли поток металла заполнить эту форму за один проход?» Металл течет при сжатии по пути наименьшего сопротивления. Глубокая и узкая полость в матрице — например, 13-миллиметровая базовая стенка охлаждающей трубки AI — заполняется последней и заполняется медленнее всего. Если температура предварительного нагрева неравномерна по всей заготовке, более холодная сторона будет сопротивляться течению, и труба выйдет с неполным заполнением толстой стенки.
Мы решаем эту проблему с помощью конструкции штампа: геометрия полости включает в себя конусы и переходные радиусы, которые направляют поток металла. Система индукционного нагрева поддерживает температуру ковки заготовки в пределах плюс-минус 15 градусов. Скорость прессования откалибрована в соответствии с требованиями к заполнению профиля: медленнее для глубоких полостей и быстрее для неглубоких, симметричных форм.
Для стандартного профиля (квадратного, прямоугольного, шестиугольного) у нас есть имеющиеся инструменты, и мы можем немедленно предложить цену. Изготовление нового штампа по индивидуальному заказу занимает от 15 до 20 рабочих дней. Стоимость штампа амортизируется в цену за метр для производственных заказов длиной более 500 метров; для небольших заказов взимается единовременная плата за инструмент. Вот почему мы запрашиваем общее количество в запросе предложения — оно определяет, будет ли стоимость матрицы распределена по всему заказу или взимается отдельно.
Размеры и допуски
|
Параметр |
Стандартные профили |
Пользовательские профили |
|
Поперечное сечение |
от 10 х 10 мм до 80 х 80 мм |
По чертежу покупателя |
|
Толщина стены |
от 2 до 10 мм |
от 2 до 13 мм (возможна неравная стенка) |
|
Длина |
от 3000 до 6000 мм |
от 3000 до 6000 мм |
|
Допуск поперечного сечения |
+/- 0,3 мм |
+/- 0,1 мм (точность), +/- 0,3 мм (стандарт) |
|
Толерантность к стене |
+/- 10% |
+/- 8% (точность), +/- 12% (стандарт) |
|
Прямолинейность |
<= 2 мм на метр |
<= 1,5 мм на метр (точность) |
|
Поверхность |
Травленое, полированное или подвергнутое яркому отжигу |
По спецификации |
|
Угловой радиус |
от 1 до 3 мм (стандартно) |
По рисунку |
Прецизионные допуски указываются покупателями, которым необходимо, чтобы трубка вписывалась в обработанный корпус или сопрягалась с другим компонентом без зазора. Чем жестче допуск, тем медленнее скорость производства и выше стоимость за метр. Для большинства структурных и архитектурных применений достаточно стандартного допуска.
Материалы и стратегия защиты от коррозии
Выбор марки бесшовной трубы из нержавеющей стали специальной формы следует той же логике, что и круглая труба, но с дополнительным соображением: для применения может потребоваться, чтобы форма была структурным элементом, а не просто носителем жидкости. В этом случае механические свойства имеют такое же значение, как и коррозионная стойкость.
304. Общего назначения. Архитектурная квадратная труба, каркас оборудования, нержавеющая конструкция. Самая низкая стоимость.
316 и 316Л. Хлоридсодержащие среды. Морское оборудование, береговые сооружения, охлаждающие трубы AI, в которых охлаждающая жидкость содержит гликоль или ингибированный рассол. 316L указывается, когда профиль будет сварен в более крупную сборку.
310С. Высокотемпературный конструкционный. Каркас печи, опоры печи, приспособления для термообработки. Химический состав 25Cr-20Ni обеспечивает стойкость к окислению до 1150 C.
2205 дуплекс. Когда профиль должен нести механическую нагрузку в хлоридной среде. Предел текучести при 450 МПа означает, что секция может быть тоньше, чем 316L, при той же несущей способности. Используется в конструктивных элементах морских платформ и во внутренних устройствах опреснительных установок.
Высоконикелевый аустенитный (Х20Н25/03Х20Н25). Профили для химического оборудования на рынке СНГ, где необходима умеренная кислотостойкость, при более низкой стоимости, чем никелевые сплавы. Вариант с низким содержанием углерода предотвращает сенсибилизацию профилей, которые будут привариваться далее по потоку.
Проверка и документация
Каждая партия бесшовных труб из нержавеющей стали специальной формы от компании Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. соответствует стандарту EN 10204 3.1 MTC, версия 3.2 доступна по запросу. В пакет документации входят:
• Сертификат испытаний материала (EN 10204 3.1 или 3.2)
• Отчет о биохимическом анализе (полное элементное сканирование)
• Отчет о механических испытаниях (растяжение, текучесть, удлинение, твердость)
• Отчет о проверке размеров (поперечное сечение, толщина стенки, длина, прямолинейность, радиус угла)
• Запись о визуальном и поверхностном осмотре
• Дополнительные испытания, если указано: PMI, ультразвуковое, гидростатическое.
Для приложений центров обработки данных искусственного интеллекта покупатели часто запрашивают дополнительный отчет с картой размеров, в котором каждый указанный размер чертежа сравнивается с измеренным значением на пробирке для образца из производственного цикла. Мы подготавливаем этот отчет без каких-либо дополнительных затрат, если покупатель предоставляет чертеж с указанием допусков. ISO 9001 регулирует систему качества. Доступна проверка SGS, BV и TUV.
Процесс заказа
Отправьте запрос предложения, указав следующее:
1. Геометрия профиля. Для стандартных форм (квадратных, прямоугольных, шестиугольных) укажите размеры. Для нестандартных профилей прикрепите чертеж с допусками и радиусами углов.
2. Класс и стандарт. UNS или эквивалент национального стандарта. Укажите, необходима ли сертификация по двойным стандартам.
3. Конфигурация стены. Равностенные (указать толщину) или неравностенные (указать каждую стену). Для неравномерной стены укажите, какая стена толстая и в каком направлении она обращена.
4. Длина и количество. Общее количество метров или количество штук. Для нестандартных профилей, требующих нового инструмента, минимальный заказ составляет 300 кг или 200 метров, в зависимости от того, что больше.
5. Отделка поверхности. Травленое (стандартное), полированное (укажите Ra) или ярко отожженное.
6. Документация. EN 10204 3.1 или 3.2. Перечислите дополнительные исследования. Для приложений охлаждения AI укажите, требуется ли отчет о карте размеров.
7. Условия доставки. FOB Шанхай, CIF до вашего порта или DDP до вашего объекта. Покупатели из Ближнего Востока и Индии обычно предпочитают CIF; Покупатели из Юго-Восточной Азии часто назначают своего экспедитора на условиях FOB.
Часто задаваемые вопросы
Можете ли вы создать профиль, которого нет в таблице?
Да. В таблице описаны повторяющиеся профили. Мы производим U-образные каналы, D-образные трубы, многоячеистые профили и профили с внутренними ребрами. Отправьте чертеж, и мы оценим, является ли геометрия экструдируемой — основное ограничение заключается в том, может ли металл заполнить все полости матрицы за один проход без разрывов.
Каков срок изготовления индивидуального профиля?
Существующий инструмент (стандартный квадратный, прямоугольный, шестиугольный): от 3 до 4 недель. Изготовление нового штампа: добавьте от 15 до 20 рабочих дней. После первого производственного цикла в последующих заказах используется та же матрица, и время выполнения заказа снижается до стандартного диапазона. Мы сохраняем инструменты для повторных заказов без затрат на хранение.
Можете ли вы производить профили с неравными стенками из марок, отличных от 304 и 316?
Да, но ковочное окно туже у 2205 и 310S. Заполнение глубоких полостей на толстой стенке требует более высокой силы прессования и меньшей скорости, а высоколегированные марки сильнее сопротивляются течению. Мы подтвердим осуществимость по чертежу. Пользовательские профили Inconel 718 и C276 возможны, но требуют специального планирования кампании и более длительного времени выполнения.
