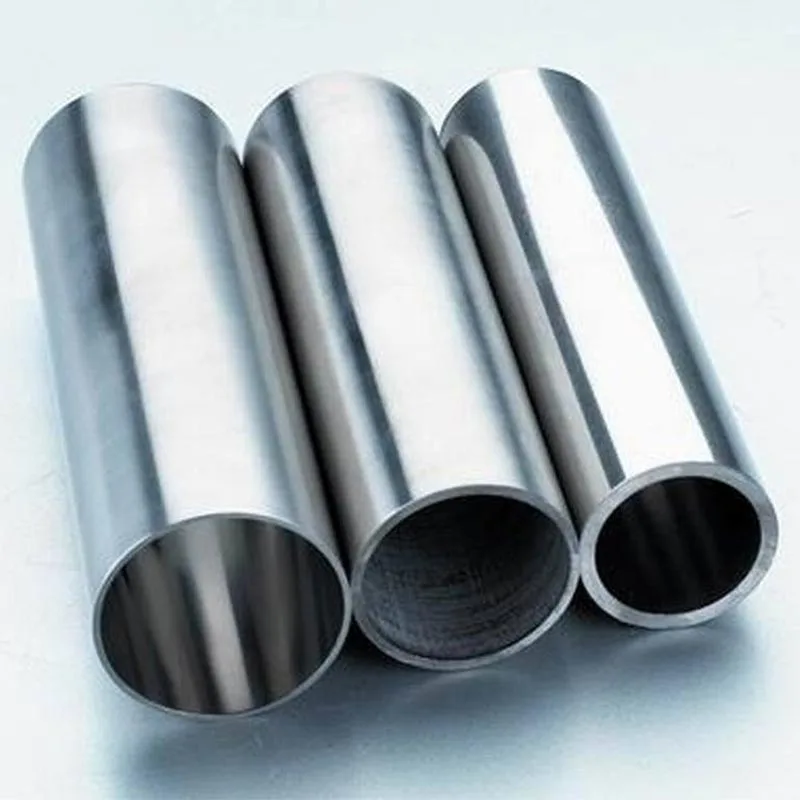

Бесшовные трубы из нержавеющей стали 310Sразработан для промышленных систем, где важны повышенная температура, стойкость к окислению, бесшовная конструкция и стабильность материала. Его марка 310S сочетает в себе высокое содержание хрома и никеля с низкоуглеродистым составом, что делает его подходящим для некоторых компонентов печей, термической обработки, нефтехимии, сжигания и термической обработки. Ключом к правильному выбору является не только температура: рабочая атмосфера, механическая нагрузка, термоциклирование, метод изготовления, размеры и применимые характеристики — все это необходимо учитывать вместе.
- 1. Что это за марка и конструкция трубы?
- 2. Как состав материала влияет на производительность?
- 3. Что происходит при работе при высоких температурах?
- 4. Почему важна бесшовная конструкция?
- 5. Где обычно применяется эта труба?
- 6. Как инженерам следует выбирать правильную спецификацию?
- 7. Что следует учитывать при изготовлении?
- 8. Какие проверки и документы имеют значение?
- 9. Чем она отличается от других марок нержавеющей стали?
- 10. Часто задаваемые вопросы
1. Что это за марка и конструкция трубы?
310S — это низкоуглеродистая аустенитная нержавеющая сталь, разработанная для сред, где термостойкость является основным требованием к материалу. В общепринятых обозначениях марка обозначается как UNS S31008 и EN 1.4845. Его химический состав характеризуется высоким содержанием хрома и никеля, в то время как предел углерода контролируется на более низком уровне, чем стандарт 310. Такое сочетание дает марке полезный баланс стойкости к окислению, устойчивости к повышенным температурам и пригодности для изготовления.
Конструкция трубы не менее важна. Бесшовная труба формируется без продольного сварного соединения. Для требовательного технологического оборудования непрерывная трубчатая конструкция может быть важной частью конструкции, поскольку инженер не выбирает изделие с продольным сварным швом, проходящим вдоль границы давления или процесса.
Ассортимент продукции, обычно ассоциируемый с этим сортом, включает промышленные трубчатые компоненты для оборудования термической обработки, котлов, систем рекуперации тепла, нефтехимического оборудования, систем сгорания и других высокотемпературных узлов. Однако правильная конструкция зависит от всей операционной среды, а не от названия класса само по себе.
Идентичность материала
UNS S31008 и EN 1.4845 являются широко используемыми идентификаторами низкоуглеродистой марки 310. Закупочная документация всегда должна соответствовать обозначению, предусмотренному техническим заданием проекта.
Типовая конструкция
Описанная здесь труба производится методом бесшовной горячей прокатки с последующим контролем размеров и обработкой поверхности или торца в соответствии с требованиями заказа.
2. Как состав материала влияет на производительность?
Основная причина, по которой инженеры выбирают 310S для термической эксплуатации, — это химический состав его сплава. Хром и никель присутствуют в количествах, значительно превышающих те, которые содержатся во многих аустенитных нержавеющих сталях общего назначения. Эти легирующие элементы влияют на поведение стали при воздействии тепла, кислорода и термоциклирования.
Хром поддерживает стойкость к окислению
Хром способствует образованию защитного оксидного слоя, богатого хромом, на поверхности стали. В окислительной высокотемпературной среде такое защитное поведение играет центральную роль в устойчивости марки к образованию окалины и деградации поверхности. Это одна из причин, по которой этот материал рекомендуется использовать для компонентов печей, деталей, связанных с горением, и другого оборудования, подвергающегося воздействию горячих газов.
Никель поддерживает аустенитную структуру.
Никель помогает стабилизировать аустенитную структуру и способствует улучшению характеристик марки при повышенных температурах. Высокое содержание никеля также помогает отличить этот сплав от более обычных марок нержавеющей стали, предназначенных в первую очередь для защиты от общей промышленной коррозии.
Низкое содержание углерода меняет поведение производства
Обозначение «S» важно, поскольку оно указывает на версию сплава с низким содержанием углерода. Максимальное содержание углерода 0,08% помогает уменьшить осаждение карбида хрома по сравнению с вариантами с более высоким содержанием углерода во время сварки и термического воздействия. Эта характеристика может быть полезна, когда компоненты свариваются, изготавливаются или подвергаются многократному нагреву.
- Высокое содержание хрома обеспечивает стойкость к окислению и образованию накипи в подходящей атмосфере с высокой температурой.
- Высокое содержание никеля способствует аустенитной структуре и стабильности при повышенных температурах.
- Более низкое содержание углерода улучшает пригодность марки для сварных и термически обработанных деталей.
- Полученный сплав особенно актуален там, где термостойкость более важна, чем широкое применение таких марок, как 304.
Эти преимущества не следует интерпретировать как универсальную устойчивость к любой высокотемпературной среде. Серосодержащие газы, условия цементации, восстановительная атмосфера, расплавленные материалы, механические нагрузки и температурные градиенты могут изменить поведение материала. Поэтому хорошее проектирование начинается с определения фактического профиля атмосферы и температуры.
3. Что происходит при работе при высоких температурах?
Высокотемпературное оборудование редко работает в одном постоянном режиме. Трубу можно нагревать постепенно, поддерживать заданную температуру, подвергать воздействию технологических газов, охлаждать и повторно нагревать много раз. Реакция материала в течение этого полного цикла имеет большее значение, чем одно значение температуры.
Окисление и накипь
В окислительной атмосфере высокий уровень хрома помогает поверхности образовывать защитный оксидный слой. Это одна из основных причин, по которой эта марка используется для изготовления печей и компонентов для термообработки. По мере повышения температуры окисление становится более значительным, поэтому при выборе материала необходимо учитывать рабочую атмосферу и ожидаемую продолжительность воздействия, а не полагаться только на номинальный температурный предел.
Термальный велоспорт
Повторяющийся нагрев и охлаждение вызывают тепловое расширение и сжатие. Разница в температуре между внутренней и внешней поверхностями также может вызывать температурные градиенты и локализованные напряжения. Для трубы, используемой как часть печи или узла термической обработки, проектировщик должен учитывать толщину стенки, ограничение, скорость нагрева, скорость охлаждения, расположение опор и конструкцию соединений вместе.
Механическая нагрузка при температуре
Повышенная температура меняет механическое поведение. Прочность, сопротивление ползучести и долговременная деформация становятся все более важными по мере повышения температуры эксплуатации. Поэтому трубу, несущую внутреннее давление, технологические газы или механические нагрузки, следует оценивать с использованием норм проектирования и данных о температурно-зависимых материалах, необходимых для системы.
| Фактор производительности | Почему это важно | Инженерный вопрос |
|---|---|---|
| Устойчивость к окислению | Помогает контролировать деградацию поверхности в подходящей окислительной атмосфере. | Какие газы присутствуют и как долго поверхность будет подвергаться воздействию? |
| Термальный велоспорт | Повторяющиеся изменения температуры могут вызвать расширение, сжатие и напряжение. | Как часто оборудование будет нагреваться и охлаждаться? |
| Высокотемпературная прочность | Прочность материала меняется с повышением температуры. | Какую нагрузку, давление и температуру должна выдерживать труба? |
| Состояние изготовления | Сварка и термическая обработка могут повлиять на состояние материала. | Будет ли компонент свариваться, сгибаться или подвергаться механической обработке после доставки? |
Полезный инженерный подход заключается в определении максимальной рабочей температуры, нормального рабочего диапазона, атмосферы, давления или механической нагрузки, термического цикла, конфигурации опоры и ожидаемых этапов изготовления перед подтверждением марки и размеров.
4. Почему важна бесшовная конструкция?
Принципиальное различие между бесшовными и сварными трубами заключается в том, как формируется трубчатая часть. Бесшовное производство создает трубу без продольного сварного шва, в то время как сварные изделия основаны на формованной полосе или пластине, соединенной вдоль шва.
Это различие не делает бесшовные трубы автоматически подходящими для любого применения, но оно может быть ценным, когда разработчик оборудования предпочитает непрерывное строительство. Выбор может быть обусловлен требованиями к давлению, геометрией, условиями процесса, требованиями норм или необходимостью бесшовной трубчатой формы.
Непрерывная трубчатая геометрия
Отсутствие продольного сварного шва упрощает геометрию изделия для конструкций, которые специально требуют бесшовной конструкции. Это также позволяет избежать необходимости оценивать продольный сварной шов как часть основного производственного маршрута трубы.
Подходит для некоторых высокотемпературных условий эксплуатации.
Трубы печей, защитные трубки термопар, технологические трубы и другие трубчатые компоненты могут выиграть от бесшовной конструкции, если этого требуют спецификации. Материал и производственный процесс по-прежнему должны соответствовать соответствующим требованиям к размерам, термической обработке, испытаниям и проверкам.
Размеры остаются критически важными
Бесшовная конструкция — это только одна часть продукта. Наружный диаметр, толщина стенки, длина, подготовка концов, прямолинейность, состояние поверхности и допуск на размер — все это влияет на возможность установки трубы в реальную сборку.
- Подтвердите, требуется ли в проекте бесшовная конструкция или допускается сварная конструкция.
- Перед заказом подтвердите необходимый внешний диаметр и толщину стенки.
- Проверьте конфигурацию концов, необходимую для сварки, фитингов, опор или установки.
- Определите требуемое состояние поверхности, когда важны окисление, чистота или последующее изготовление.
5. Где обычно применяется эта труба?
Эта марка особенно актуальна для оборудования, подвергающегося воздействию повышенной температуры и окислительной атмосферы. Поэтому его применение тесно связано с термической обработкой, выработкой тепла, сжиганием и промышленными системами, где обычные марки нержавеющей стали не могут обеспечить желаемую устойчивость к высоким температурам.
Оборудование для термообработки
Для радиационных трубок, печных роликов, реторт и других трубчатых компонентов печи может потребоваться жаропрочная аустенитная нержавеющая сталь. Конкретная конструкция должна учитывать атмосферу печи, температуру, метод поддержки и циклическое изменение температуры.
Котлы и системы рекуперации тепла
Для некоторых применений в перегревателях, промежуточных перегревателях и трубах рекуперации тепла могут потребоваться материалы, способные сохранять рабочие характеристики в условиях повышенных температур.
Нефтехимическое оборудование
В высокотемпературных секциях нефтехимического технологического оборудования, включая отдельные печи и компоненты, связанные с этиленом, могут использоваться высоколегированные нержавеющие материалы там, где требуются термические и окислительные характеристики.
Промышленное сжигание
Сопла горелок, жаровые трубы и другие трубчатые детали, подвергающиеся воздействию горячих газов сгорания, могут требовать устойчивости к высокотемпературному окислению и подходящих производственных характеристик.
Измерение температуры
Защитные трубки и оболочки термопар могут использовать эту марку в горячих средах, таких как обработка металла или стекла, с учетом фактической технологической атмосферы и механических условий.
Печи и печные системы
Керамические печи, корзины для термообработки, конструкции печей и соответствующее термическое оборудование могут использовать этот материал для отдельных компонентов, подвергающихся воздействию тепла и окислительных условий.
Сопоставление приложений должно осуществляться до заказа
Один и тот же класс может работать по-разному в двух приложениях, поскольку среда различна. Труба печи, подвергающаяся воздействию чистого окислительного воздуха, не эквивалентна трубе, подвергающейся воздействию технологических газов, содержащих соединения серы, богатых углеродом газов или агрессивных конденсатов во время остановки.
Поэтому инженеры должны определить фактический процесс, прежде чем выбирать толщину стенок или размещать заказ. Важные входные данные включают постоянную и пиковую температуру, состав атмосферы, внутреннее давление, внешнюю нагрузку, циклическое изменение температуры, конструкцию соединений и ожидаемые условия технического обслуживания.
6. Как инженерам следует выбирать правильную спецификацию?
Выбор правильного продукта предполагает нечто большее, чем просто подтверждение номера сплава. Технически полный запрос обычно включает в себя сорт материала, конструкцию трубы, размеры, длину, состояние поверхности, подготовку концов, требования к проверке и применимую спецификацию.
Начните с условий обслуживания
Запишите фактическую рабочую температуру, а не просто указывайте «высокая температура». Полезный запрос позволяет различать нормальную рабочую температуру, максимальную рабочую температуру, температуру запуска, температуру выключения и частоту термических циклов.
Определите атмосферу процесса
Атмосфера часто упускается из виду. Богатые кислородом, нейтральные, восстанавливающие, науглероживающие, серосодержащие среды и среды горения могут предъявлять самые разные требования к материалам. Оценка, подходящая для одной атмосферы, может оказаться не лучшим выбором в другой.
Подтвердите размеры
Указанный ассортимент продукции охватывает наружные диаметры от 6 мм до 89 мм, толщину стенок от 3 мм до 30 мм и стандартную длину от 3000 мм до 10000 мм. Поставка нарезки по длине может быть организована в соответствии с требованиями заказа.
| Спецификация Пункт | Информация для предоставления | Почему это важно |
|---|---|---|
| Обозначение материала | 310S, UNS S31008 или обозначение, требуемое проектом | Гарантирует, что идентичность материала соответствует технической документации. |
| Трубостроение | Бесшовный | Подтверждает требуемый производственный маршрут и трубчатую структуру. |
| Внешний диаметр | Требуется готовое ОД | Контролирует посадку при установке, проходное сечение и геометрию соединения. |
| Толщина стенки | Требуемая номинальная или минимальная толщина | Влияет на механическую емкость, теплопередачу, вес и изготовление. |
| Длина | Стандартная или обрезанная длина | Определяет планирование изготовления и организацию монтажа. |
| Заканчивается | Простая, скошенная или заданная конфигурация | Позволяет трубе соответствовать способу соединения и установки. |
| Поверхность | Исходная обработка или указанная отделка | Важен для изготовления, чистоты, внешнего вида и подготовки к эксплуатации. |
Не используйте значение температуры как единственное решение.
Материал может быть способен противостоять окислению при заданной температуре, но при этом быть непригодным для определенной механической нагрузки или химической атмосферы. Таким образом, хороший выбор сочетает в себе металлургические характеристики и дизайн оборудования. Окончательный выбор следует сверить с применимыми техническими нормами, стандартами на продукцию и реальными условиями технологического процесса.
7. Что следует учитывать при изготовлении?
Поставленная труба часто является лишь отправной точкой. Промышленные проекты могут потребовать резки, снятия фасок, сварки, гибки, установки фитингов, очистки поверхности или сборки в более крупные печи и технологические конструкции.
Раскрой и подготовка длины
Подготовка к обрезке по длине может сократить объем последующих производственных работ, если известна конечная длина. Окончательный допуск на резку все равно следует согласовывать с требованиями проекта, чтобы подготовленный участок соответствовал последовательности сборки.
Скошенные концы
Скошенные концы облегчают подготовку к сварке, когда стыковое сварное соединение является частью сборки. Геометрию фаски следует определить до начала производства, поскольку разные процедуры изготовления могут требовать разных конфигураций концов.
Подготовка поверхности
Травление и пассивация могут использоваться для удаления поверхностных оксидов и создания более чистой поверхности нержавеющей стали. Необходимость такой обработки зависит от производственного маршрута, последовательности изготовления, требований к внешнему виду и условий эксплуатации.
Рекомендации по сварке
Низкое содержание углерода является одной из определяющих характеристик 310S. Во время изготовления процедура сварки, выбор наполнителя, тепловложение, конструкция соединения и послесварочная обработка должны определяться в соответствии с применимой процедурой сварки и спецификациями материала, а не предполагаться из названия сплава.
- Перед резкой или формовкой подтвердите необходимый материал и размеры.
- Проверьте подготовку торца на соответствие запланированному процессу соединения.
- Защищайте поверхность нержавеющей стали от загрязнения во время изготовления и обращения.
- Если требуется сварная сборка, используйте квалифицированную процедуру сварки.
- Перед установкой проверьте готовые размеры и состояние поверхности.
Для высокотемпературного оборудования качество изготовления напрямую влияет на эксплуатационные характеристики. Локальные повреждения, загрязнения, плохая сборка, неподходящие процедуры сварки или неправильная толщина стенки могут создать проблемы, даже если сам основной материал указан правильно.
8. Какие проверки и документы имеют значение?
Прослеживаемость становится особенно важной, когда трубы из нержавеющей стали используются в котлах, системах термической обработки, нефтехимическом оборудовании и других инженерных установках. Документация должна позволять сопоставлять приобретенный материал со спецификацией покупки и конечным применением.
Документация на материалы
В зависимости от заказа и применимых спецификаций документация может включать сертификат испытаний материала, например EN 10204 3.1, записи о химическом составе, результаты механических испытаний, сертификат происхождения, коммерческий счет и упаковочный лист.
Требования к тестированию
Применимая спецификация трубы определяет, какие испытания являются обязательными, а какие дополнительными требованиями. Например, для труб из аустенитной нержавеющей стали, соответствующих стандарту ASTM A312, спецификация касается термической обработки, механических испытаний, неразрушающих электрических испытаний или гидростатических испытаний, а также других требований. Покупателям следует определить руководящую спецификацию, а не рассматривать каждое требование проверки как универсальное.
Планирование инспекций
В четком плане проверок следует различать проверки качества производителя, необходимые стандартные испытания, проверки, определяемые заказчиком, и необязательную проверку третьей стороной. Это предотвращает неопределенность в дальнейшем в процессе покупки.
- Сверьте марку и идентификацию плавки с документацией на материал.
- Проверьте размеры и толщину стенок в соответствии со спецификацией покупки.
- Перед отправкой проверьте состояние поверхности и подготовку концов.
- Подтвердите необходимые механические и неразрушающие испытания в соответствии с действующими спецификациями.
- Сохраняйте документацию, отслеживающую поставку трубы, для записей об установке и техническом обслуживании.
9. Чем она отличается от других марок нержавеющей стали?
Сравнение материалов полезно, когда потенциально может использоваться более одного сорта нержавеющей стали. Цель состоит не в том, чтобы объявить какой-то один сорт универсальным, а в том, чтобы определить, какие характеристики материала соответствуют реальной среде.
| Оценка | Основная сила | Типичное соображение при выборе | Ключевой вопрос |
|---|---|---|---|
| 304 | Общая коррозионная стойкость и широкое промышленное использование. | Часто выбирается для оборудования общего назначения из нержавеющей стали. | Действительно ли необходимы экстремальные тепловые характеристики? |
| 321 | Аустенитная нержавеющая сталь, стабилизированная титаном | Полезно, когда стабилизация является важным требованием к конструкции. | Выиграет ли приложение от стабилизации титана? |
| 310С | Высокое содержание хрома и никеля с контролируемым низким содержанием углерода. | Работа в условиях высоких температур и окисления. | Требуется ли для применения жаропрочный аустенитный сплав? |
Сравнение показывает, почему выбор марки должен быть привязан к условиям эксплуатации. Марка общего назначения может быть полностью подходящей для умеренной промышленной среды, в то время как жаростойкая марка становится более актуальной по мере повышения требований к температуре и окислению.
310S против 310
Наиболее прямое сравнение проводится между 310S и стандартной комплектацией 310. Принципиальное отличие – содержание углерода. Более низкий уровень углерода в 310S помогает уменьшить осаждение карбида хрома и может сделать материал более подходящим для сварных или термически обработанных узлов.
310S против 304
304 — одна из наиболее широко используемых аустенитных нержавеющих сталей общего назначения. Это надежный вариант для многих агрессивных и промышленных сред, но приложения, в которых преобладают повышенные температуры и стойкость к окислению, могут потребовать использования жаростойкого сплава с более высоким содержанием.
310S против 321
В 321 используется титановая стабилизация, и его часто выбирают, когда этот механизм стабилизации является важной частью конструкции. Вместо этого 310S полагается на высокий химический состав хрома и никеля и контролируемый уровень углерода для своей работы при высоких температурах. Условия эксплуатации и температурный диапазон должны определять окончательный выбор.
10. Часто задаваемые вопросы
Каково обозначение материала?
Марка обычно обозначается как UNS S31008 и EN 1.4845. В проектной документации должно использоваться обозначение, требуемое применимыми спецификациями на материал и трубы.
Что делает эту марку пригодной для эксплуатации при высоких температурах?
Высокое содержание хрома и никеля обеспечивает стойкость к окислению и работоспособность при повышенных температурах в подходящих средах. Низкоуглеродистый состав также улучшает его пригодность для сварных и термически обработанных деталей.
Труба на самом деле бесшовная?
Да. Указанная технология изготовления представляет собой горячекатаную бесшовную продукцию, образующую трубчатый профиль без продольного сварного шва.
Какие размеры доступны?
Указанный диапазон охватывает наружные диаметры от 6 мм до 89 мм, толщину стенок от 3 мм до 30 мм и стандартную длину от 3000 мм до 10000 мм. Требования к обрезке по длине могут обсуждаться для конкретных проектов.
Можно ли скосить концы?
Да. Скошенные концы могут быть подготовлены в соответствии с требуемой конфигурацией изготовления или установки. Конечная геометрия должна быть подтверждена перед производством.
Можно ли указать обработку поверхности?
Да. В зависимости от проекта можно согласовать выпрямление, травление, пассивацию и заданную обработку поверхности. Требуемое состояние поверхности должно быть указано в заказе.
Подходит ли он для любой высокотемпературной среды?
Ни один материал не следует выбирать только по температуре. Также необходимо оценить состав атмосферы, механическую нагрузку, температурные циклы, давление, условия изготовления и применимые правила проектирования.
Какую информацию следует включать в техническое задание?
Полезный запрос должен включать обозначение материала, конструкцию трубы, внешний диаметр, толщину стенки, длину, подготовку концов, состояние поверхности, применимые спецификации, рабочую температуру, технологическую атмосферу, количество, а также требования к проверке или документации.
Можно ли предоставить инспекционную документацию?
Документация может быть составлена в соответствии со спецификацией продукта и требованиями заказа. В зависимости от согласованного объема это может включать документацию по испытаниям материалов, записи о химическом составе, результаты механических испытаний, документацию о происхождении и коммерческую транспортную документацию.
Как следует подтверждать итоговую оценку?
Окончательный выбор следует проверить на соответствие конструкции оборудования, условиям эксплуатации, соответствующему стандарту, требуемым размерам, методу соединения и применимым техническим нормам. Подтверждение материала должно быть завершено до начала производства.
Для промышленных проектов наиболее надежная спецификация начинается с рабочей среды, а затем возвращается к марке материала, конструкции трубы, размерам, изготовлению, проверке и документации. Такой подход помогает гарантировать, что выбранная труба из нержавеющей стали соответствует реальному оборудованию, а не полагаться только на название материала.
Нужна спецификация бесшовных труб 310S для вашего проекта?
Сообщите требуемое обозначение материала, внешний диаметр, толщину стенки, длину, конфигурацию торца, состояние поверхности, температуру эксплуатации и сведения о применении.Свяжитесь с нами для технического обсуждения и расчета конкретного проекта.
