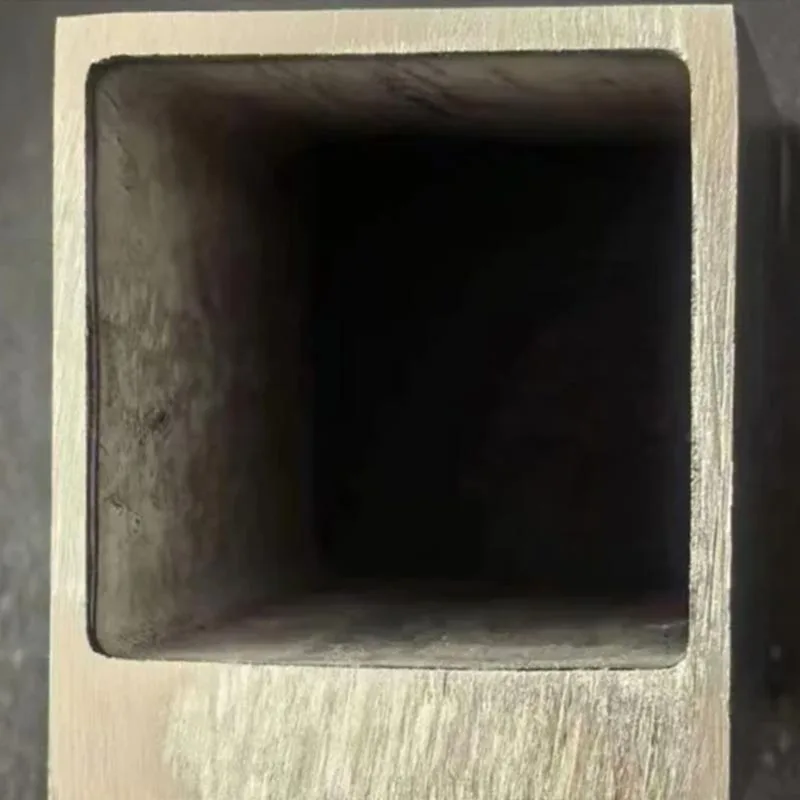

Трубы жидкостного охлаждения дата-центранеобходимы для управления теплом, выделяемым высокопроизводительными серверами, инфраструктурой искусственного интеллекта и вычислительными системами высокой плотности. Состав их материалов, коррозионная стойкость, устойчивость к давлению, целостность соединений и совместимость с охлаждающими жидкостями напрямую влияют на надежность системы. В этом руководстве объясняется, как оценить материалы трубопроводов, снизить риски утечек, улучшить отвод тепла и выбрать подходящее решение для трубопроводов для долгосрочной эксплуатации центра обработки данных.
1. Что такое трубы жидкостного охлаждения центра обработки данных?
Трубы жидкостного охлаждения центра обработки данных — это компоненты, которые транспортируют охлаждающую жидкость между теплогенерирующим оборудованием и системами отвода тепла. Они являются частью инфраструктуры, которая позволяет центрам обработки данных отводить тепло от серверов, процессоров, ускорителей и других электронных компонентов, не полагаясь исключительно на обычное воздушное охлаждение.
По мере расширения рабочих нагрузок искусственного интеллекта, облачных вычислений и высокопроизводительных вычислений количество тепла, сконцентрированного в отдельных стойках, может значительно увеличиться. Воздушным системам может быть сложно экономически справиться с этими концентрированными тепловыми нагрузками. Жидкостное охлаждение может более эффективно передавать тепло на уровне оборудования при условии, что вся система спроектирована соответствующим образом.
В этой инфраструктуре трубопроводы отвечают за поддержание постоянной циркуляции жидкости, выдерживая при этом рабочее давление, изменения температуры и непрерывную эксплуатацию. Плохо выбранная труба или соединение могут поставить под угрозу производительность сложной системы охлаждения.
Управление температурным режимом
Надежная циркуляция помогает отводить тепло от серверов и доставлять его к теплообменникам или другому оборудованию для отвода тепла.
Эксплуатационная надежность
Подходящие материалы и надежные соединения помогают снизить утечки, коррозию, внеплановое техническое обслуживание и время простоя оборудования.
Масштабируемость инфраструктуры
Хорошо спланированная сеть трубопроводов позволяет использовать дополнительные стойки, более высокие охлаждающие нагрузки и будущую модернизацию оборудования.
Контроль затрат жизненного цикла
Соответствующие характеристики могут снизить частоту ремонта, затраты на замену и потери, связанные с перебоями в охлаждении.
Цель владельцев центров обработки данных и инженерных подрядчиков состоит не в том, чтобы просто приобрести трубы по самой низкой начальной цене. Речь идет о создании надежной системы распределения жидкости, отвечающей требованиям производителя оборудования и долгосрочным целям эксплуатации объекта.
2. Как работают трубы жидкостного охлаждения?
Трубы жидкостного охлаждения работают как часть циркуляционного контура. Насос перемещает выбранный теплоноситель по сети подающих и обратных линий. Жидкость поглощает тепло на границе раздела оборудования и переносит его в теплообменник, блок распределения охлаждения (CDU) или другую подходящую систему отвода тепла.
Во многих установках система водоснабжения объекта и система технологического охлаждения разделены теплообменником. Такое расположение помогает управлять различиями в качестве жидкости, условиях эксплуатации и требованиях к оборудованию между двумя контурами.
Распространенные конфигурации жидкостного охлаждения
- Непосредственное охлаждение чипа:Охлаждающая жидкость проходит через холодные пластины, расположенные рядом с тепловыделяющими процессорами и ускорителями.
- Теплообменники задних дверей:Жидкость циркулирует через теплообменник, установленный в задней части серверной стойки, для отвода тепла из отработанного воздуха.
- Распределение на уровне стойки:Коллекторы и патрубки распределяют охлаждающую жидкость по нескольким серверам или охлаждающим устройствам.
- Иммерсионное охлаждение:Электронное оборудование погружено в совместимую диэлектрическую жидкость, которая циркулирует через соответствующую систему теплопередачи.
Диаметр трубы и характеристики внутренней поверхности также влияют на поведение потока. Труба меньшего размера может увеличить перепад давления и потребность в перекачке, а чрезмерная или плохо спланированная прокладка может добавить ненужное сопротивление и усложнить установку. Инженерам следует рассчитывать требуемые условия расхода и давления, а не выбирать размеры исключительно по соглашению.
3. Какие материалы используются для труб жидкостного охлаждения центров обработки данных?
Выбор материала является одним из наиболее важных решений при закупке охлаждающей инфраструктуры. Различные материалы предлагают разные комбинации коррозионной стойкости, механической прочности, гибкости изготовления, стоимости и совместимости с охлаждающими жидкостями.
Распространенные варианты включают нержавеющую сталь, медь, углеродистую сталь и некоторые специальные полимеры. Ни один материал не подходит для каждой части каждой системы охлаждения центра обработки данных.
| Материал | Потенциальные преимущества | Ключевые соображения | Типичные аспекты применения |
|---|---|---|---|
| Нержавеющая сталь | Механическая прочность, долговечность и коррозионная стойкость при правильном указании | Выбор сплава, химический состав СОЖ, качество изготовления и состояние поверхности. | Выбранные распределительные линии, коллекторы и соединения оборудования |
| Медь | Высокая теплопроводность и устоявшаяся практика монтажа. | Химический состав воды, целостность соединений и совместимость с другими смачиваемыми металлами | Подходящие приложения для распределения охлажденной воды и теплопередачи |
| Углеродистая сталь | Прочность и доступность для труб различных размеров. | Борьба с коррозией, очистка воды, внутреннее состояние и техническое обслуживание. | Отдельные водные контуры на уровне объекта, где это разрешено проектом |
| Инженерные полимеры | Малый вес и потенциальная устойчивость к особым агрессивным средам. | Пределы давления и температуры, проницаемость, методы соединения и совместимость жидкостей. | Области применения, специально одобренные для выбранной полимерной системы |
Почему сплавы на основе никеля заслуживают внимания
Сплавы на основе никеля могут предложить ценное сочетание коррозионной стойкости, механических характеристик и стабильности в сложных условиях. Их пригодность зависит от конкретной марки сплава и фактических условий эксплуатации, включая химический состав охлаждающей жидкости, температуру, давление и воздействие загрязнений.
Их не следует автоматически рассматривать как материал по умолчанию для всей сети охлаждения центра обработки данных. В традиционных системах на водной основе нержавеющая сталь, медь или другие признанные материалы могут быть более практичными для многих применений. Сплавы на основе никеля заслуживают внимания, когда технические требования, химическая среда или особые условия эксплуатации оправдывают их использование.
Для групп по закупкам, рассматривающих трубы из специальных сплавов, актуальные вопросы включают в себя, соответствует ли выбранная марка проектным требованиям, установлены ли ее коррозионные характеристики для предполагаемой жидкости и может ли поставщик предоставить соответствующую документацию по материалам и возможность отслеживания.
4. Какими свойствами должны обладать надежные трубы охлаждения?
Надежные трубы жидкостного охлаждения центра обработки данных должны выполнять больше функций, чем просто транспортировать жидкость. Они должны сохранять свою механическую и химическую целостность на протяжении всего предполагаемого срока службы, сохраняя при этом тепловые характеристики всей системы.
4.1 Коррозионная стойкость
Коррозия может уменьшить толщину стенок, высвободить ионы металлов в охлаждающую жидкость и способствовать образованию отложений или засоров. Тяжесть заболевания зависит от таких факторов, как состав сплава, химический состав воды, температура, растворенные газы, загрязняющие вещества и контакт с разнородными металлами.
Поэтому правильный материал следует выбирать с учетом фактической спецификации охлаждающей жидкости и рекомендаций соответствующих производителей оборудования. Коррозионную стойкость следует оценивать в реальных условиях эксплуатации, а не предполагать только по названию материала.
4.2 Характеристики давления и температуры
Трубы, фитинги, клапаны и соединения должны быть рассчитаны на ожидаемые условия эксплуатации, включая применимые переходные нагрузки. Инженерам следует учитывать влияние температуры на прочность материала, номинальное давление, уплотнения и соединения.
Расчетное давление и температура системы должны быть проверены по номинальным характеристикам всех подключенных компонентов. Допустимый рабочий диапазон определяется всей сборкой, а не просто номинальными характеристиками трубы.
4.3 Совместимость охлаждающей жидкости
Вода с ингибиторами коррозии, водно-гликолевые смеси, хладагенты и диэлектрические жидкости имеют различные химические и физические свойства. Материал, который хорошо работает с одной жидкостью, может быть непригоден для другой.
Проверки совместимости должны включать трубы, фитинги, клапаны, прокладки, уплотнительные кольца, покрытия, материалы для пайки или сварки, а также любые другие поверхности, контактирующие с охлаждающей жидкостью.
4.4 Точность размеров и качество поверхности
Постоянные размеры обеспечивают надежную сборку и предсказуемость потока. Внутренние дефекты, загрязнения, чрезмерная шероховатость или остатки изготовления могут способствовать нежелательным потерям давления, загрязнению жидкости или проблемам с коррозией.
В зависимости от применения спецификации на закупку могут включать наружный диаметр, толщину стенок, допуски на размеры, внутреннюю чистоту, качество поверхности, прямолинейность и подготовку торцов.
4.5 Целостность соединения
Даже качественные трубы могут выйти из строя, если соединения плохо спроектированы или установлены. Сварные швы, фланцы, резьбовые соединения, паяные соединения и быстроразъемные соединения должны соответствовать условиям эксплуатации и быть совместимыми с соединяемыми материалами.
Там, где ожидается частая замена или обслуживание серверов, обслуживаемые конструкции соединений могут помочь сократить время обслуживания. Однако простота отсоединения никогда не должна достигаться за счет предотвращения утечек или ограничений эксплуатации, установленных производителем.
5. Как можно предотвратить распространенные проблемы с трубками охлаждения?
Неисправности системы охлаждения часто возникают в результате одновременного действия нескольких факторов. Практическая стратегия предотвращения учитывает материал труб, состояние охлаждающей жидкости, компоновку системы, качество установки и постоянный мониторинг.
Проблема 1: Коррозия и гальванические реакции
Контакт разнородных металлов в проводящей жидкости может создать условия для гальванической коррозии. Риск зависит от задействованных металлов, их относительных площадей поверхности, электрического контакта и химического состава жидкости.
- Проверьте все смачиваемые материалы во всем контуре охлаждения.
- Проверьте совместимость материалов труб, фитингов, коллекторов и компонентов оборудования.
- Поддерживайте химический состав охлаждающей жидкости и концентрацию ингибитора, указанные для системы.
- Исследуйте неожиданные изменения растворенных металлов или индикаторов коррозии.
Проблема 2: утечки и незапланированные простои
Утечка вблизи электронного оборудования может привести к повреждению оборудования, сбоям в обслуживании и дорогостоящим восстановительным работам. К распространенным факторам, способствующим этому, относятся дефектные соединения, поврежденные уплотнения, ошибки при установке, вибрация и работа за пределами установленных пределов.
- Используйте методы подключения, одобренные для предполагаемой услуги.
- Перед вводом в эксплуатацию проверьте уплотнения, муфты и готовые соединения.
- Проведите испытания давлением или утечки в соответствии с применимыми процедурами проектирования и испытаний.
- Установите подходящие средства обнаружения и изоляции утечек там, где это требуется проектом объекта.
Проблема 3: Ограниченный поток и чрезмерное падение давления
Неправильный размер трубы, чрезмерные изгибы, внутренние отложения, засоренные фильтры и плохо сконфигурированные фитинги могут ограничить циркуляцию. Результатом может быть недостаточная подача охлаждающей жидкости, повышенное энергопотребление насоса или неравномерное охлаждение стоек с оборудованием.
Инженеры должны рассчитать ожидаемые скорости потока и потери давления, учесть соединения фитингов и оборудования и убедиться, что окончательная установка работает в пределах проектного диапазона.
Проблема 4: Загрязнение и отложения
Частицы, продукты коррозии, химические остатки и непригодная подпиточная вода могут повлиять на качество охлаждающей жидкости. Отложения могут загораживать небольшие проходы или мешать теплопередаче, особенно в системах с узкими каналами.
Соответствующие средства промывки, фильтрации, обработки охлаждающей жидкости и контроля чистоты должны быть установлены перед вводом в эксплуатацию и поддерживаться во время эксплуатации.
6. Как покупатели могут выбрать подходящие трубы жидкостного охлаждения для центров обработки данных?
Для разработчиков центров обработки данных, EPC-подрядчиков, производителей оборудования и групп промышленных закупок структурированный процесс отбора может уменьшить пробелы в спецификациях и предотвратить дорогостоящие изменения во время установки.
Шаг 1. Определите приложение
Определите, будут ли трубы использоваться в водяном контуре объекта, технологическом контуре охлаждения, коллекторе стойки, соединении CDU или в другой части системы. Местоположение определяет многие требования к производительности и чистоте.
Шаг 2: Подтвердите условия эксплуатации
- Нормальное и максимальное рабочее давление
- Рабочие и расчетные температуры
- Требуемый расход и допустимый перепад давления
- Состав охлаждающей жидкости, ее концентрация и требования к обработке.
- Ожидаемые рабочие циклы и доступ для технического обслуживания
Шаг 3. Установите требования к материалам и производству.
Укажите марку материала, соответствующий стандарт на продукцию, размеры, толщину стенок, условия поставки и требования к испытаниям. Если рассматривается специальный сплав на основе никеля, подтвердите точную марку и требуемые свойства материала, а не используйте общее описание сплава.
Шаг 4. Оценка документации поставщика
Попросите потенциальных поставщиков предоставить документацию, необходимую для проекта. В зависимости от спецификации покупки это может включать сертификаты испытаний материалов, химический состав, результаты механических испытаний, записи проверки размеров, отслеживаемость плавки или партии, а также доказательства применимых проверок или испытаний.
Шаг 5. Сравните общую стоимость владения
Цена покупки – это только одна часть инвестиций. Изготовление, установка, проверка, обработка охлаждающей жидкости, доступ для технического обслуживания, частота замены и потенциальное время простоя также влияют на долгосрочные затраты.
| Оценочный элемент | Вопросы, которые следует задать | Почему это важно |
|---|---|---|
| Материал | Подходит ли данная марка для жидкости и рабочей среды? | Помогает снизить риски совместимости и коррозии. |
| Размеры | Четко ли определены диаметр, толщина стенки и допуски? | Обеспечивает точность установки и гидравлические характеристики. |
| Контроль качества | Может ли поставщик предоставить отслеживаемую документацию по проверке? | Улучшает проверку и подотчетность в сфере закупок. |
| Изготовление | Согласованы ли требования к подготовке концов, соединениям и чистоте? | Уменьшает дефекты установки и риски загрязнения. |
| Жизненный цикл | Какие требования к техническому обслуживанию, замене и проверке применяются? | Поддерживает реалистичное долгосрочное планирование затрат. |
Для проектов, связанных с изделиями из специальных сплавов,Компания Alloy Co., Ltd., основанная на никеле Цзянсу Цзилайдаможет рассматриваться как потенциальный поставщик, к которому можно обратиться за информацией о материалах из сплавов на основе никеля. Покупатели должны подтвердить доступные марки, ассортимент труб или трубок, производственные возможности, применимые стандарты и документацию непосредственно перед тем, как определить, соответствует ли ее продукция конкретной спецификации системы охлаждения.
7. Какие методы установки и обслуживания имеют значение?
Правильная установка и обслуживание помогают сохранить целостность трубопроводов на протяжении всего срока службы центра обработки данных. Даже если исходные материалы соответствуют спецификациям, неправильное обращение, неправильное соединение или недостаточное управление жидкостью могут привести к рискам, которых можно избежать.
Перед установкой
- Осмотрите поставленные трубы на наличие повреждений, загрязнений и несоответствий размеров.
- Проверьте идентификацию и отслеживаемость материалов по документам покупки.
- Содержите внутреннюю часть труб в чистоте и защищайте во время хранения и транспортировки.
- Убедитесь, что инструменты, расходные материалы для соединения и уплотнительные материалы подходят для указанного обслуживания.
- Проверьте маршрутизацию, опоры, припуски на расширение, запорные клапаны и доступ для обслуживания.
Во время ввода в эксплуатацию
- Выполните соединение и проверку в соответствии с утвержденными процедурами.
- Выполните необходимую очистку, промывку и проверку давления в системе или проверку на герметичность.
- Убедитесь, что охлаждающая жидкость соответствует указанным требованиям по качеству и концентрации.
- Проверьте скорость потока, условия давления, сигналы тревоги и системы обнаружения утечек.
- Задокументируйте исполнительную компоновку и определите базовые эксплуатационные измерения.
Во время обычной работы
Планы технического обслуживания должны отражать критичность объекта, технологию охлаждения и рекомендации производителей оборудования. Соответствующие действия могут включать мониторинг химического состава охлаждающей жидкости, проверку соединений, проверку перепадов давления, проверку фильтров и исследование неожиданных изменений потока или состояния жидкости.
Для критически важных установок изоляция и резервирование должны учитываться при первоначальном проектировании. Возможность обслуживания отдельных компонентов без ущерба для требуемой холодопроизводительности может быть особенно важна для объектов, работающих непрерывно.
8. Как меняются требования к охлаждению?
Рост вычислительной техники искусственного интеллекта, кластеров графических процессоров высокой плотности и ускоренной обработки данных повышает важность эффективного управления температурным режимом. По мере развития плотности мощности стоек и архитектуры охлаждения системы трубопроводов должны учитывать новые интерфейсы оборудования, изменяющиеся требования к потоку и все более высокие требования к надежности.
Более высокие тепловые нагрузки
Более концентрированное выделение тепла повышает важность точного гидравлического расчета, надежных соединений и стабильной подачи охлаждающей жидкости. Размеры труб и выбор материалов должны соответствовать фактическому проекту системы, а не обобщенным предположениям об инфраструктуре центра обработки данных.
Больше модульной инфраструктуры
Модульное распределение охлаждения и конструкции на уровне стойки могут упростить развертывание и расширение. Однако модульность также увеличивает потребность в согласованных интерфейсах, совместимых материалах, доступных точках изоляции и надежных процедурах подключения.
Повышенное внимание к производительности жизненного цикла
Операторам все чаще приходится учитывать энергопотребление, ремонтопригодность, доступность оборудования и влияние инфраструктурных решений на окружающую среду. Хорошо спроектированная система трубопроводов способствует обеспечению надежной циркуляции, минимизации предотвратимых потерь и возможности планового технического обслуживания.
Самое эффективное решение – это не обязательно самый дорогой материал или самая сложная конфигурация. Это решение, которое удовлетворяет проверенным техническим требованиям приложения, обеспечивая при этом соответствующий баланс надежности, удобства обслуживания и стоимости.
9. Часто задаваемые вопросы
Вопрос 1. Для чего используются трубы жидкостного охлаждения центров обработки данных?
Они транспортируют охлаждающую жидкость между серверами или другим тепловыделяющим оборудованием и системами, отвечающими за передачу или отвод тепла. В зависимости от конструкции к ним могут подключаться охлаждающие распределительные устройства, коллекторы, охлаждающие пластины, теплообменники и водные контуры объекта.
В2. Какой материал лучше всего подходит для труб жидкостного охлаждения центров обработки данных?
Не существует универсального лучшего материала. Нержавеющая сталь, медь, углеродистая сталь и специальные полимеры могут подойти для конкретных применений. Правильный выбор зависит от охлаждающей жидкости, рабочего давления и температуры, рисков коррозии, методов соединения, стандартов проекта и общей стоимости жизненного цикла.
Вопрос 3. Можно ли использовать трубы из сплава никеля в системах жидкостного охлаждения?
Потенциально да, если выбранный сплав совместим с охлаждающей жидкостью и соответствует механическим, размерным и производственным требованиям. Сплавы на основе никеля, возможно, стоит оценить на предмет особых коррозионных или сложных условий, но их пригодность должна быть проверена для фактического применения.
Вопрос 4. Как можно снизить риски утечек?
Используйте трубы и фитинги соответствующего номинала, совместимые уплотнительные материалы, утвержденные процедуры соединения, квалифицированный монтажный персонал и необходимые испытания давлением или герметичностью. Соответствующие меры по обнаружению утечек, изоляции и техническому обслуживанию обеспечивают дополнительную защиту.
Вопрос 5. Почему важна совместимость охлаждающих жидкостей?
Хладагент контактирует с несколькими материалами по всему контуру. Химическая несовместимость может привести к коррозии, разрушению уплотнений, загрязнению или изменению характеристик жидкости. Совместимость следует оценивать для каждого компонента, контактирующего с рабочей средой, а не только для основных труб.
Вопрос 6. Какие документы покупатели должны запросить у поставщика труб?
В зависимости от спецификации проекта покупатели могут запросить сертификаты испытаний материалов, результаты химических испытаний и механических испытаний, отчеты о проверке размеров, отслеживаемость партий, применимую документацию о соответствии и записи необходимых испытаний. Точный пакет документов необходимо согласовать перед покупкой.
Вопрос 7. Как часто следует проверять трубы жидкостного охлаждения?
Частота проверок зависит от критичности системы, условий эксплуатации, химического состава охлаждающей жидкости, выбора материала и рекомендаций производителя. Установите документированный график технического обслуживания, который включает соответствующие проверки соединений, качества жидкости, характеристик потока, а также признаков утечек или коррозии.
Вопрос 8. Повышают ли трубы с более высокими характеристиками автоматически эффективность охлаждения?
Не сами по себе. Производительность охлаждения зависит от всей системы, включая размер труб, скорость потока, выбор насоса, теплообменники, свойства охлаждающей жидкости и интерфейсы оборудования. Обновление материала труб должно соответствовать определенным инженерным требованиям, а не автоматически повышать эффективность системы.
Ищете подходящее решение из сплава для вашего проекта?
Надежная инфраструктура охлаждения начинается с четко определенных требований к материалам, проверенного качества продукции и тщательной инженерной оценки. Независимо от того, ищете ли вы трубы из специального сплава для требовательных промышленных применений или оцениваете материалы для конкретного проекта охлаждения центра обработки данных, выбор правильного поставщика является важным шагом на пути к надежной долгосрочной работе.
Компания Alloy Co., Ltd., основанная на никеле Цзянсу Цзилайда приветствует запросы от покупателей, желающих получить дополнительную информацию о продуктах из сплавов на основе никеля и вариантах материалов.Контакткомпании, чтобы обсудить ваше приложение, необходимые характеристики, условия эксплуатации и необходимую документацию.
