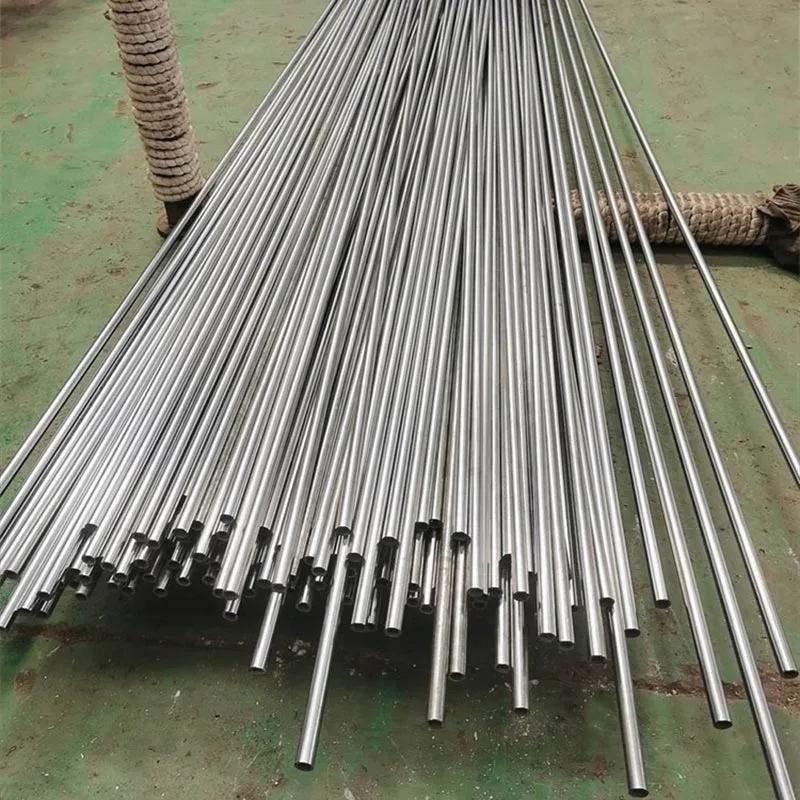

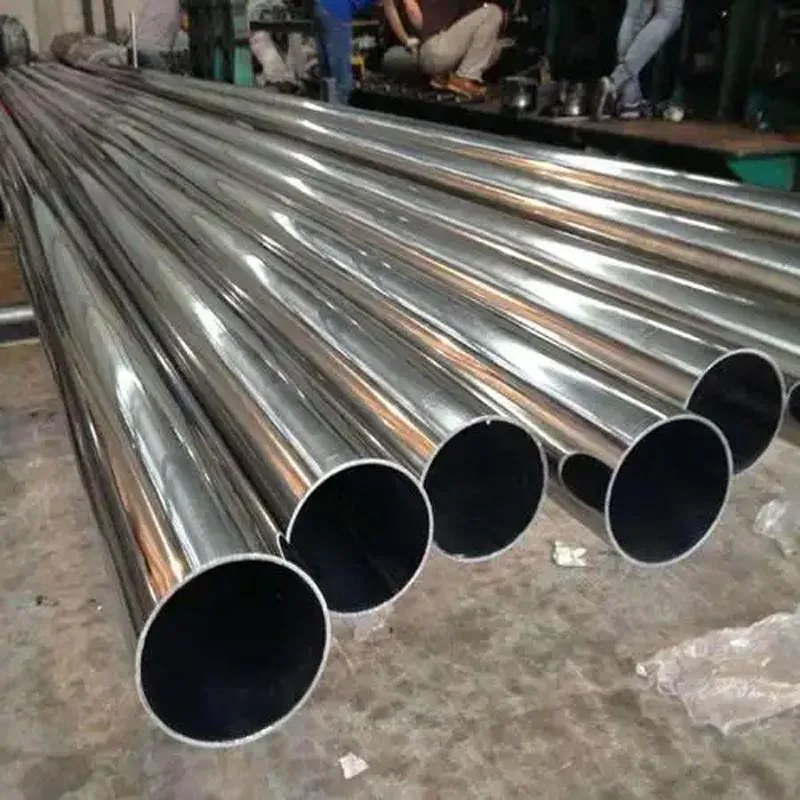

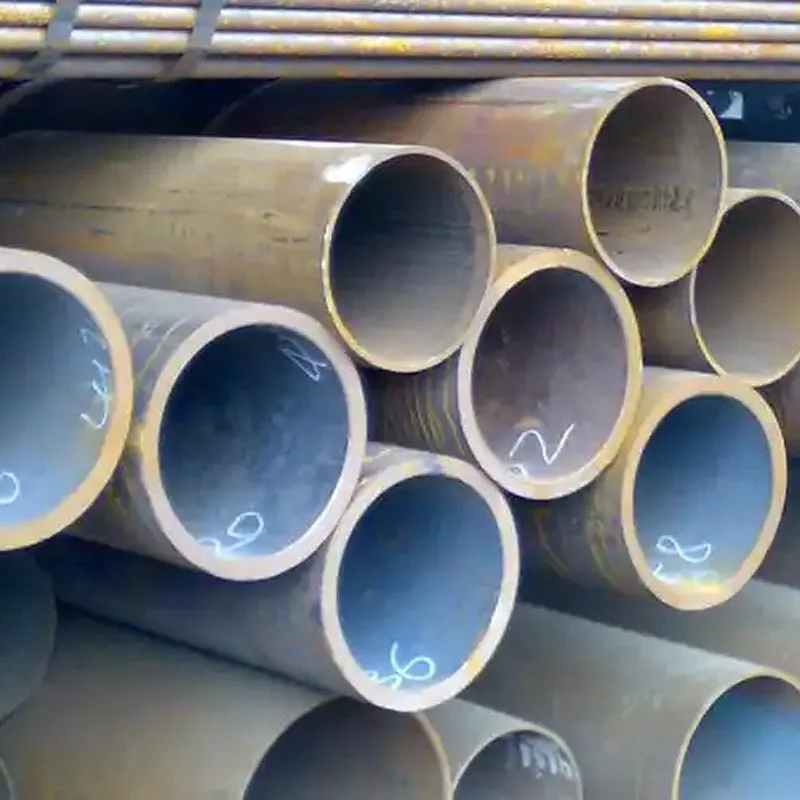

GH4169 Бесшовная труба

Изготовлено методом горячей экструзии из заготовок, полученных вакуумно-индукционной плавкой (VIM) и вакуумно-дуговым переплавом (VAR), GH4169. Бесшовные трубы имеют полностью бесшовную конструкцию без продольных сварных швов и зон термического влияния.

Сплав достигает выдающихся механических характеристик за счет γ'' (Ni₃Nb) и γ' (Ni₃(Al,Ti)) осаждения. укрепление во время контролируемого процесса старения, обеспечивая:

● Предел текучести выше 1034 МПа.
● Допустимая рабочая температура до 700°C.
● Превосходное сопротивление ползучести.
● Превосходная усталостная прочность
● Долговременная структурная стабильность при термоциклировании.

Эти свойства делают бесшовную трубу GH4169 предпочтительным материалом для аэрокосмических двигателей, газовых турбин, ядерных систем, и нефтепромысловое оборудование высокого давления.

Почему стоит выбрать бесшовную трубу GH4169?

Бесшовная структура для повышения надежности

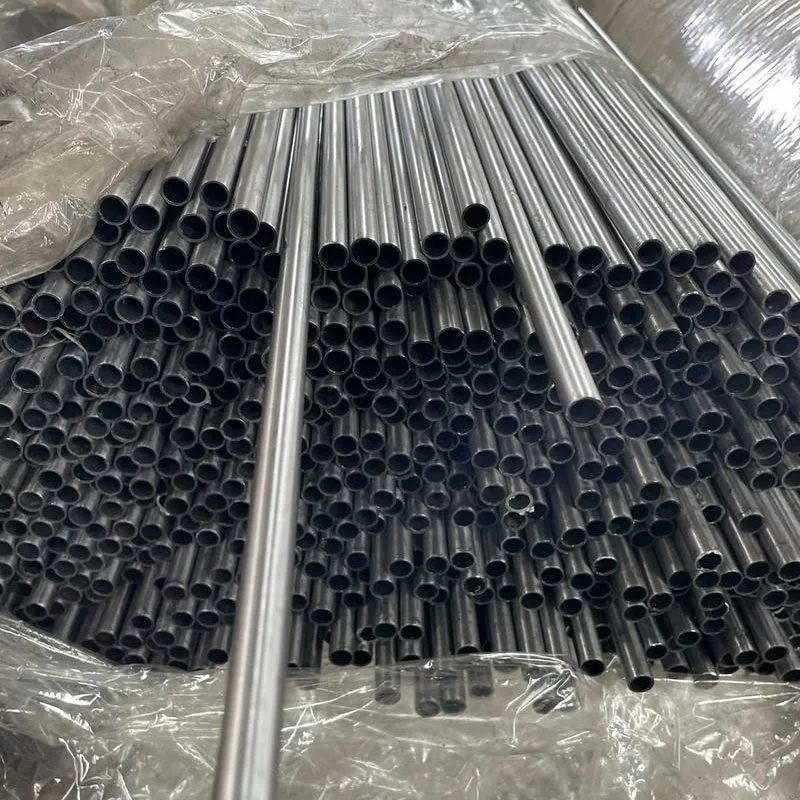

В отличие от сварных труб из никелевого сплава, бесшовные трубы GH4169 производятся методом горячей экструзии, образуя непрерывный поток зерна. вдоль стенки трубы.
Этот производственный процесс устраняет потенциальные слабые места, вызванные сваркой, и обеспечивает:

● Отсутствие продольного сварного шва.
● Отсутствие зоны термического влияния
● Улучшенная окружная пластичность.
● Повышенная устойчивость к колебаниям давления и усталостным нагрузкам.

Для вращающегося оборудования и высокотемпературных компонентов, подвергающихся тысячам рабочих циклов, эта бесшовная конструкция обеспечивает повышенную надежность обслуживания.

Дисперсионное упрочнение для высокой прочности

GH4169 приобретает свою исключительную прочность благодаря тщательно контролируемому процессу термообработки, а не простому сплаву. состав.
Типичный процесс включает в себя:

● Отжиг в растворе при 950–980°C.
● Старение при 720°C в течение 8 часов.
● Контролируемое охлаждение до 620°C.
● Вторичное старение в течение 8 часов.

Этот цикл старения создает упрочняющие выделения по всему материалу, обеспечивая баланс:

● Высокий предел текучести
● Хорошее удлинение
● Превосходное сопротивление ползучести.
● Стабильная работа при повышенных температурах.

Цзи Лай Да выполняет экструзию, обработку раствором и внутреннее старение для поддержания стабильного качества и полной прослеживаемость каждой партии продукции.

Ключевые параметры спецификации

Основные приложения

1. Аэрокосмическая промышленность

Бесшовные трубы GH4169 широко используются в самолетах и авиационных двигателях, где сохраняется высокая прочность. температура имеет решающее значение.

Типичные области применения включают в себя:
● Монтажные рамы двигателя.
● Корпуса турбин
● Вкладыши камеры сгорания
● Кольца бандажа турбины
● Компоненты дожигателя.

Сплав сохраняет механические характеристики при постоянном воздействии вибрации, термоциклировании и повышенных температурах. рабочие температуры.

2.Энергетическая промышленность

В промышленных газовых турбинах компоненты зоны сгорания работают в экстремальных температурных условиях, где обычная нержавеющая сталь стали не могут обеспечить достаточный срок службы.

GH4169 обычно выбирается для:
● Компоненты высокотемпературных турбин.
● Детали системы сгорания
● Несущие конструкции

Его превосходное сопротивление усталости и ползучести обеспечивает длительную эксплуатацию, измеряемую десятками тысяч часов.

3. Ядерная и нефтегазовая промышленность.

Бесшовные трубы GH4169 также используются в сложных условиях, требующих высокой прочности и коррозионной стойкости.

Приложения включают в себя:
● Кронштейны каналов для ядерного топлива.
● Направляющие трубки управляющего стержня.
● Устьевое оборудование HPHT
● Скважинные инструменты
● Корпуса подземных предохранительных клапанов

Материал надежно работает в условиях высокого давления, повышенной температуры, сероводорода и агрессивные среды.

Производственный процесс и контроль качества

Компания Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. производит бесшовные трубы GH4169 на своем предприятии в Уси, используя контролируемые производственные процедуры от подготовки заготовки до окончательного контроля.

Производственный процесс включает в себя: 1. Подготовка заготовки ВИМ+ВАР. 2. Формование горячей экструзией 3. Отжиг в растворе 4. Лечение старения 5. Ультразвуковой контроль 6. Механические и размерные испытания.

Каждая партия продукции поставляется с полной документацией, включающей:
● Сертификат заводских испытаний EN 10204 3.1.
● Отчет о химическом составе.
● Протокол термообработки.
● Результаты механических испытаний
● Инспекционная документация

Эта система отслеживания позволяет заказчикам из аэрокосмической, энергетической и промышленной отраслей проверять качество материалов на протяжении всего процесса производства. всю цепочку поставок.

Информация для заказа

При запросе цен на бесшовную трубу GH4169 клиенты должны предоставить:
● Требуемый диаметр и толщина стенки.
● Применимый стандарт (GB/T, ASTM B670, AMS 5596 и т. д.).
● Рабочая температура и давление
● Требования к термообработке
● Характеристики проверки
● Требуемое количество

Техническая команда Ji Lai Da проверяет каждое требование перед производством, чтобы гарантировать, что поставляемая бесшовная труба GH4169 соответствует требованиям. требуемые механические свойства, допуски на размеры и стандарты применения.

Часто задаваемые вопросы

Вопрос: GH4169 — это то же самое, что Inconel 718?

А: Да. GH4169 — это китайское обозначение под GB/T 14992 для сплава, известного как Inconel 718 (UNS N07718). Система АСТМ. Химические и механические требования одинаковы в обоих стандартах.

Вопрос: Можно ли использовать бесшовную трубу GH4169 при температуре выше 700 °C?

A: Длительная эксплуатация при температуре выше 700 °C не рекомендуется, поскольку осадки гамма-дабл-прайма начинают грубеть, снижение длительной прочности. Для непрерывной работы при температуре выше 700 °C рассмотрите GH4145 (Inconel X-750) или GH4099. вместо этого.

Вопрос: Вы поставляете только в отожженном состоянии?

А: Да. Укажите в своем заказе на поставку, нужно ли вам состаренное состояние или только отожженное. Цзянсу Цзи Лай Да Компания Nickel-Based Alloy Co., Ltd. может отправить любой из них, и сертификат заводских испытаний будет отражать фактическое состояние. поставляется.

Вопрос: Какие неразрушающие испытания проводятся на бесшовных трубах GH4169?

О: Ультразвуковой контроль согласно ASTM E213 и вихретоковый контроль согласно ASTM E309 являются стандартными для каждой партии. Дополнительно Методы тестирования могут быть организованы по запросу при размещении заказа.
